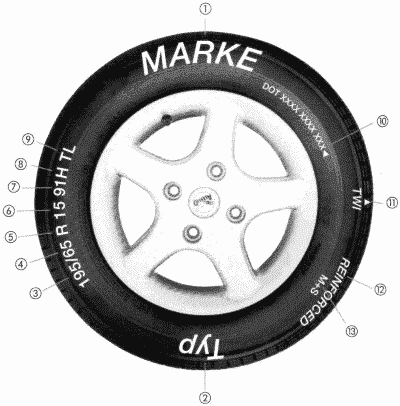

| Reifenbauart (5)
"R" steht hier für "Radial" (zusätzlich auch häufig ausgeschrieben). Es handelt sich um die heute übliche Bauart mit radial angeordneten Karkassfäden. Bis in die 60-iger Jahre war der Diagonalreifen Standard. Sofern heute noch für Spezialfälle (z.B. Oldtimer) produziert, steht anstelle des "R" ein "D" oder auch "-". Hinweis: Es dürfen grundsätzlich nur Reifen einer Bauart montiert werden. Mischbereifung - also Diagonal- und Radialreifen auf einem Fahrzeug, ist lt. StVZO § 36 nicht zulässig.
Felgendurchmesser (6)
Der Felgendurchmesser wird diagonal von Felgenrand zu Felgenrand ermittelt, das Maß wird meist in Zoll ( " ) angegeben. Die gängigsten Maße reichen von 10 " bis 20 ". Bei TD-Reifen von Dunlop sowie TRX-, TDX-Reifen oder dem PAX-System von Michelin werden die Felgendurchmesser in Millimeter angegeben. Die gängigsten Durchmesser gehen von 315 mm bis 440 mm.
Tragfähigkeitskennziffer (Load Index LI) (7)
Kennzahl für die Belastbarkeit des Reifens. Jedem LI-Wert wird, dargestellt in einer genormten Tabelle, eine bestimmte Belastbarkeit des Reifens bei einem vorgegebenen Luftdruck zugeordnet. Beispiel "85" = 515 kg. Die montierten Reifen müssen mindestens dem in dem Fahrzeugpapieren angegebenen LI entsprechen, höhere Werte des LI sind zulässig. Zusatzangabe "Reinforced": (12) Bezeichnung an Reifen besonders hoher Tragfähigkeit (für Kleintransporter, Kleinbusse, Vans, Geländewagen... ). Ausschlaggebend ist aber auch hier die (entsprechend hohe) LI-Kennziffer.
Li kg
63 272
64 280
65 290
66 300
67 307
68 315
69 325
70 335
71 345
72 355
73 365
74 375
75 387
76 400
77 412
78 425
79 437
80 450
81 462
82 475
83 487
84 500
85 515
86 530
87 545
88 560
89 580
90 600
91 615
92 630
93 650
94 670
95 690
96 710
97 730
98 750
99 775
100 800
101 825
102 850
103 875
104 900
105 925
106 950
107 975
108 1000
109 1030
110 1060
111 1090
112 1120
Geschwindigkeitssymbol (GSY, auch "Speedindex") (8)
Kennbuchstabe, der die zulässige Höchstgeschwindigkeit des Reifens angibt. Den Buchstaben sind folgende Geschwindigkeitskategorien zugeordnet (hier dargestellt: übliche GSY für Pkw´s).
GSY km/h
M 130
N 140
P 150
Q 160
R 170
S 180
T 190
U 200
H 210
V 240
W 270
Y 300
ZR >240
Laufrichtungsbindung
Überwiegend an Reifen mit besonderer Profilgestaltung sind auf der Reifenflanke Bezeichnungen wie "Rotation", "Drehrichtung", "Direction", in Kombination mit einem Laufrichtungspfeil eingeprägt. Bei der Reifenmontage ist diese vorgegebene Lauf- oder Drehrichtung zu beachten.
Tubeless ("Schlauchlos") (9)
Pkw-Reifen sind üblicherweise "Schlauchlos"-Typen. Das Einziehen eines Schlauches ist nicht nur überflüssig, es ist - von wenige Ausnahmen abgesehen - nicht zulässig. Im Zweifelsfall den Reifenhersteller befragen. Bei einer Reifenpanne mit Luftverlust darf das allenfalls als zeitweiliger Notbehelf gelten.
Produktionsdatum(10)
Bisheriges Verschlüsselungs-System: Die letzten 3 Ziffern der sog. "DOT"-Nummer geben das Herstellungsdatum wieder. Die ersten beiden Stellen nennen die Produktionswoche, die letzte Ziffer ist die Endzahl des Jahres. Beispiel: 409 =40.Woche 1999. Dass wir es mit den 90-iger Jahren zu tun haben, wird i.a. noch durch ein kleines Dreieck (rechts neben der 3-stelligen Zahl) deutlich gemacht.
Neue Kennzeichnung ab 1.1.2000: Jetzt 4-stellige Schlüsselnummer. 0100 = 1. Woche 2000; siehe auch hier.
Verschleißanzeiger (Treadwear Indicator , "TWI") (11)
Rundum auf der Reifenseite ist mehrmals das Kürzel "TWI" (auch andere Zeichen möglich) eingeprägt. Wenn man dem Pfeil folgt, so erkennt man, dass in diesem Bereich das Profil nicht völlig in die Tiefe geht. Der Grund: Bei einem bis auf (die gesetzlich zulässigen) 1,6 mm abgefahrenen Profil liegen diese Stellen dann deutlich erkennbar an der Oberfläche, die Verschleißgrenze ist erreicht. Soweit sollte man es nicht kommen lassen: Versuche zeigen, dass bereits unter ca. 3 mm die Haftung, insbesondere bei Nässe, deutlich abnimmt!
M&S (Winterreifen/Ganzjahresreifen) (13)
Winterreifen sind mit "M&S", "M+S" oder ähnlichen Abkürzungen gekennzeichnet. Hiermit ist nicht nur erkennbar, dass es sich um einen Reifentyp für die speziellen Anforderungen des Winterbetriebs handelt. Damit verbunden ist auch eine Ausnahmeregelung bezüglich der geforderten Geschwindigkeitsklasse.
Sonderregelungen in einigen europäischen Ländern:
Ist "Winterausrüstung" (lt. Beschilderung) vorgeschrieben, dann erfordert dies Reifen mit M&S-Symbol. Insbesondere in Österreich wird darüber hinaus eine Profiltiefe von mindestens 4 mm gefordert - mit weniger Profil gelten derartige Exemplare schlichtweg als Sommerreifen. In Deutschland existiert diese Vorschrift zwar nicht, unterhalb ca. 4mm ist eine Wintertauglichkeit aber tatsächlich sehr eingeschränkt.
Prüfzeichen "E":
Das "ECE-Prüfzeichen" wird als E oder e dargestellt, es bestätigt die Einhaltung der europäischen Norm (ECE- R 30). Bild 6: Die anhängende "12" weist auf Österreich als Prüfungsland hin Wichtig: Seit dem Produktionsdatum 1.10.98 (40. Woche 98, entspricht DOT-Nummer 408) ist diese Kennzeichnung der Reifenflanke in Europa Pflicht. An einem Fahrzeug dürfen demzufolge keine Reifen montiert sein, die, sofern nach dem 1.10.98 produziert, dieses Prüfzeichen nicht aufweisen. Im Rahmen der Hauptuntersuchung ("TÜV") würde das als "schwerer Mangel" am Fahrzeug eingestuft.
Runderneuerte Reifen
Sie tragen als Kennzeichnung "R", "runderneuert", "retread" oder "retreaded". Das Datum der Runderneuerung wird in gleicher Weise wie das Herstellungsdatum von Neureifen angegeben.
Welche Abweichungen zwischen Fahrzeugschein und Reifen sind erlaubt?
Abweichend von dem Grundsatz, dass die Bezeichnungen in den Fahrzeugpapieren und am Reifen übereinstimmen müssen, gelten folgende Ausnahmen:
Lastindex LI: Der Lastindex des montierten Reifens darf größer sein als die entsprechende Eintragung in den Fahrzeugpapieren. Beispiel: Fz.-Schein 165/65 R 13 76 T, Reifenaufschrift: 165/65 R 13 77 T. Geschwindigkeitssymbol: Er darf "höherwertiger" sein als die entsprechenden Eintragungen in den Papieren. Beispiel: Fz.-Schein 185/65 R 14 86 H, zulässig sind Reifen mit Aufschrift: 185/65 R 14 86 V. Winter-/Ganzjahresreifen: Der Geschwindigkeitsindex darf für niedrigere Höchstgeschwindigkeiten gelten, als in den Fz.-Papieren für Sommerreifen eingetragen. In diesen Fällen muß ein Aufkleber mit der für den M+S-Reifen zulässigen Höchstgeschwindigkeit im Sichtfeld des Fahrers angebracht werden.Beispiel: Fz.-Schein 195/65 R 14 89 H (Sommerreifen), zulässig sind auch Reifen mit Aufschrift: 195/65 R 14 89 Q M+S. In diesem Fall ist aber auch die zulässige Höchstgeschwindigkeit des Fahrzeuges durch die des Reifens entsprechend begrenzt und unbedingt einzuhalten. P-Reifen (amerikanische Klassifizierung, Kennzeichung z.B. P 225/60 R 15...). Sie dürfen verwendet werden, wenn sie entsprechend der ECE-R30 gekennzeichnet sind, d.h. ihre Betriebskennung muss der in diesem Informationsblatt dargestellten Form entsprechen. Weicht die Kennzeichnung von der ECE-R 30 ab (z.B. kein Load-Index, kein Speed-Index), so muss der Reifenhersteller schriftlich die Übereinstimmung dieser Reifen mit entsprechenden Anforderungen der ECE-Norm bestätigen.Diese Bestätigung hat der Fahrer immer mitzuführen. Sind in den Papieren (insbesondere von US-Modellen) "P"-Reifen eingetragen, so dürfen auch nach ECE-R 30 geprüfte Reifen verwendet werden, wenn mit Ausnahme des fehlenden Buchstabens "P" die Kennzeichnung auf dem Reifen mit Eintrag in den Fz.-Papieren übereinstimmt. ZR- ,VR-Reifen. Sofern diese in den Papieren älterer Fahrzeuge noch eingetragen sind, dürfen gleich große W - Reifen (bis 270 km/h) mit ausreichender Tragfähigkeit verwendet werden, wenn die Fz.-Höchstgeschwindigkeit 260 km/h (lt. Fahrzeugschein Ziffer 6) nicht überschritten wird und keine weitere Typen- oder Fabrikatsbindungen (Ziffer 33) eingetragen sind. In Zweifelsfällen sollten Fahrzeug- bzw. Reifenhersteller befragt werden.
Wollen Sie Reifen mit Dimensionen montieren lassen, die nicht in den Fahrzeugpapieren aufgeführt sind, wenden Sie sich an uns. Wir können Ihnen mitteilen, ob weitere Reifendimensionen nachträglich freigegeben wurden oder ob andere Räder-Reifen-Kombinationen zulassungsfähig sind. |
